總覽
RainCube（位于CubeSat中的雷達）是一項技術演示任務，旨在在低成本、快速周轉的平臺上啟用Ka波段降水雷達技術。RainCube由NASA的地球科學技術辦公室（ESTO）通過InVEST-15計劃贊助，開發了35.75 GHz的雷達有效載荷，可在6U CubeSat外形尺寸內運行。該任務將驗證太空環境中Ka波段雷達的新架構和超緊湊輕型可部署Ka波段天線，以在三年的使用期內將雷達和天線的技術成熟度（TRL）從4提高到7。RainCube還將展示在CubeSat平臺上安裝雷達有效載荷的可行性。該項目于2018年2月完成集成和測試，并于2018年3月交付。
任務目標RainCube具有三個主要目標：在CubeSat（6U）上開發、運行第一臺雷達儀器
演示新技術并為Ka波段（35.75 GHz）降水剖面雷達提供空間驗證。在平臺海拔不超過400 km的地方，演示：
雷達靈敏度：20dBZ或更高
垂直分辨率：250m
水平分辨率：10 km或更高
在低成本、快速周轉的平臺上實現未來對地球科學任務的降水分析
科學研究
數值氣候和天氣模型取決于星載衛星的測量結果，以完成模型驗證和改進。目前，降水分布分析功能僅限于在低地球軌道（LEO）中部署的一些儀器，這些儀器無法提供以適當?shù)臅r間尺度（即分鐘）觀察天氣現象演變所必需的時間分辨率。LEO中的一組降水量分析儀器將提供這一基本功能，但是典型衛星平臺和儀器的成本和時間框架使該解決方案望而卻步。因此，一種與低成本衛星平臺（例如CubeSats和SmallSats）兼容的新儀器架構將支持星座飛行任務，并徹底改變氣候科學和天氣預報。關鍵技術
在太空環境中將驗證兩項關鍵技術：2.5U的小型化Ka波段降水剖面雷達和可容納1.5U的0.5m Ka波段拋物線可部署天線。雷達儀器由于傳統上具有較大的尺寸，重量和功率（SWaP），通常被認為不適合小型衛星平臺。JPL已開發了與6U類（或更大版本）兼容的新穎體系結構，這是由雷達子系統的簡化和小型化驅動的。與現有的星載雷達相比，RainCube體系結構將組件數量，功耗和質量降低了一個數量級。RainCube概念的基準儀器配置是在Ka波段固定的天底指向輪廓儀，在250m范圍分辨率下，最小可檢測反射率系數優于+20 dBZ。覆蓋區尺寸（水平分辨率）由天線尺寸決定。對于400 km的軌道高度，RainCube天線可產生約8.5 km的地面波束覆蓋面積。

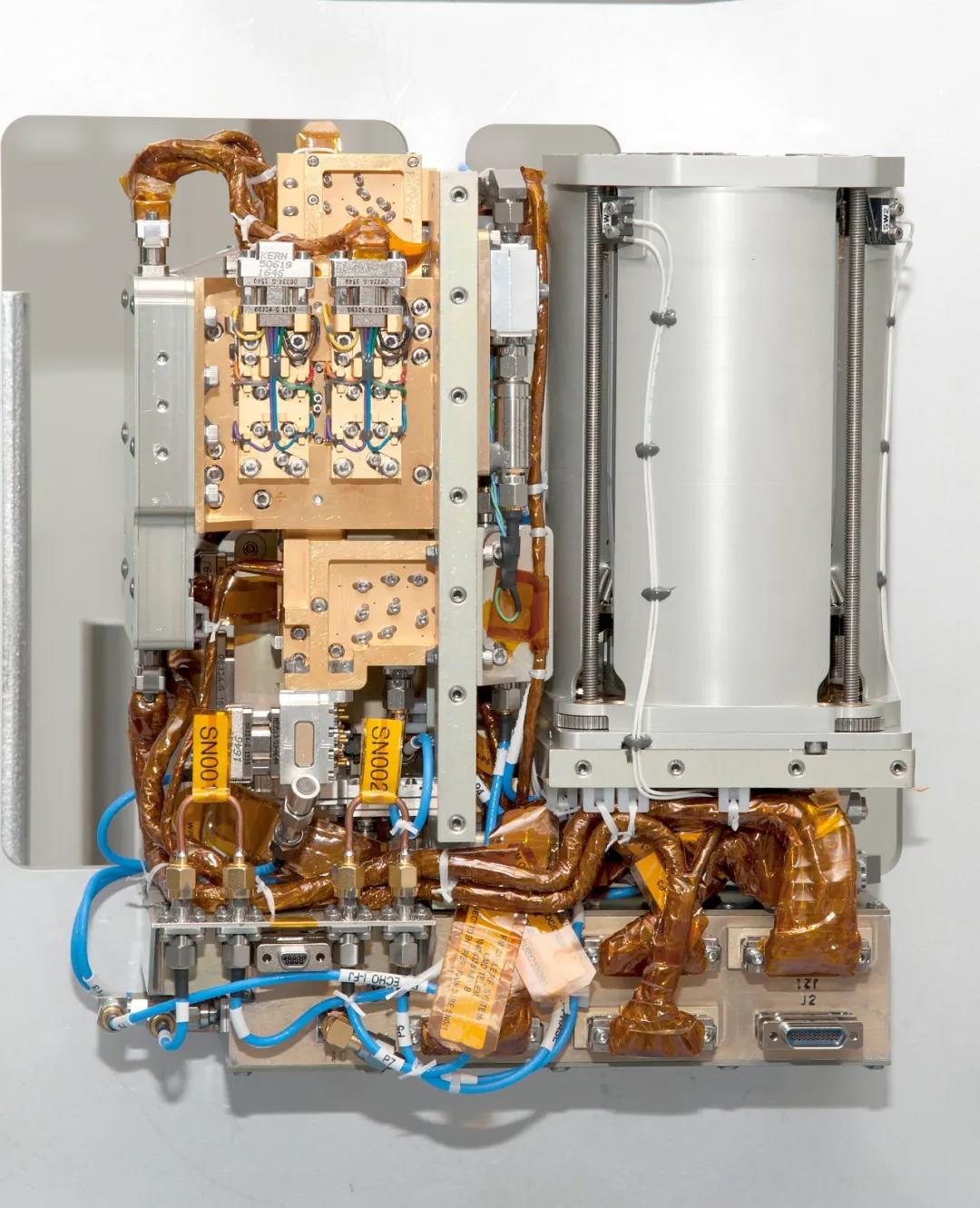

雷達電子設備和收起的天線的飛行組件約占航天器6U體積的4.5U
衛星

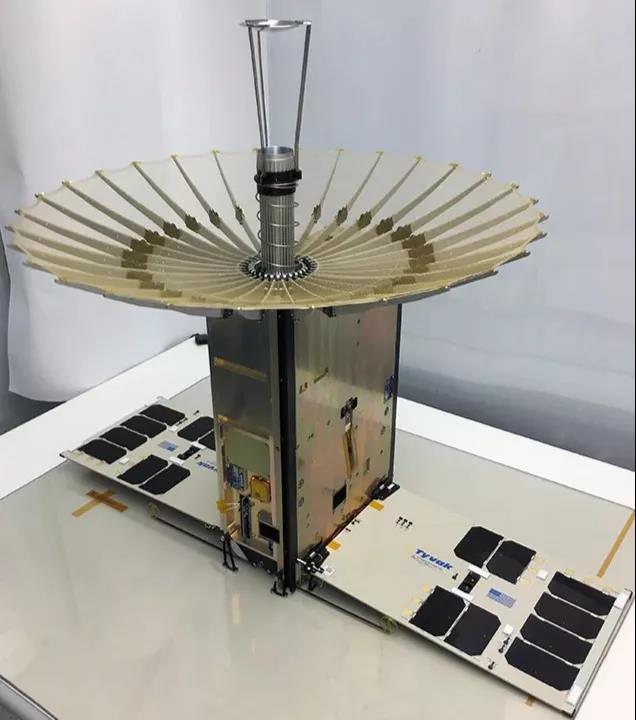

JPL正在與位于加利福尼亞州歐文的Tyvak納米衛星系統公司合作執行RainCube任務。Tyvak負責開發航天器總線、集成和測試飛行系統，監督運載火箭的集成，管理地面系統以及在飛行中操作航天器。該航天器基于Tyvak的Endeavor平臺的定制版本?；贚inux的Endeavor航空電子板為命令和數據處理以及姿態確定與控制系統提供了數據記錄器和處理功能。它還與慣性參考模塊接口，該模塊包含兩個星形攝像頭，三個反作用輪和三個磁矩。RainCube配置了120Whr電池組，以支持高峰值充電電流和擴展的有效負載操作。兩個可展開的固定太陽能電池板可提供高達45W的峰值功率。航空電子設備支持有效載荷的主動熱控制，并包括一個成像系統以捕獲天線部署。地面通信和數據下行鏈路使用超高頻（RX / TX）和S波段（TX），它們與位于加利福尼亞州歐文的Tyvak任務運營中心相連。RainCube具有獨特的天線設計，它的天線這就像是把雨傘塞進了一個盒子里。當立方體打開時，天線彈出，其肋骨從碳罐中伸出，展開一個金色的網格，形成一個拋物天線。
